前面聊了分布式光纤传感器在油库、油罐火灾防范中的意义，技术方案，技术特点以及瑞莱杰森油罐测温及火灾监控系统的软件功能，接下来我们谈谈瑞莱杰森油罐分布式光纤温度传感器在油库和储油罐上进行施工时，具体的施工方法。

一、  一、设备及光缆安装方式

   1.光缆铺设

    在防火堤内采取光缆明设，外套DN20保护套，沿消防喷淋管线布设，防火堤外采用地埋布设，光缆填埋深度不小于1.2米。光缆从监控室通过多芯光缆引出，引向各自对应的罐区。在每根光缆敷设完最后一个罐后，将多余的光缆进行终点保护，留在最后一个罐的罐顶。

1.1  1.1 测温光缆在罐顶的布置方式:

     分布式光纤测温系统属连续分布式无电检测技术，技术成熟、先进，具体如下：

　　（1）光缆即为传感器，中间没有熔接点，可靠性高：光缆本身就是温度传感器，光缆既发挥了感温探测器的作用又充当着信号传输的重要角色，“传”、“感”合一；由于无需安装额外的的传感元件，传感光缆中间没有熔接点，可靠性高。

　　（2）连续分布式测量，无测量盲区：分布式光纤传感器属于连续分布式测量，可以获得传感光缆沿线每一个点的温度，目前相邻温度点的距离间隔最高可以达到0.25m，温度信息丰富，无测量盲区；并且基于连续温度分析，可以实现区域温差报警方式。

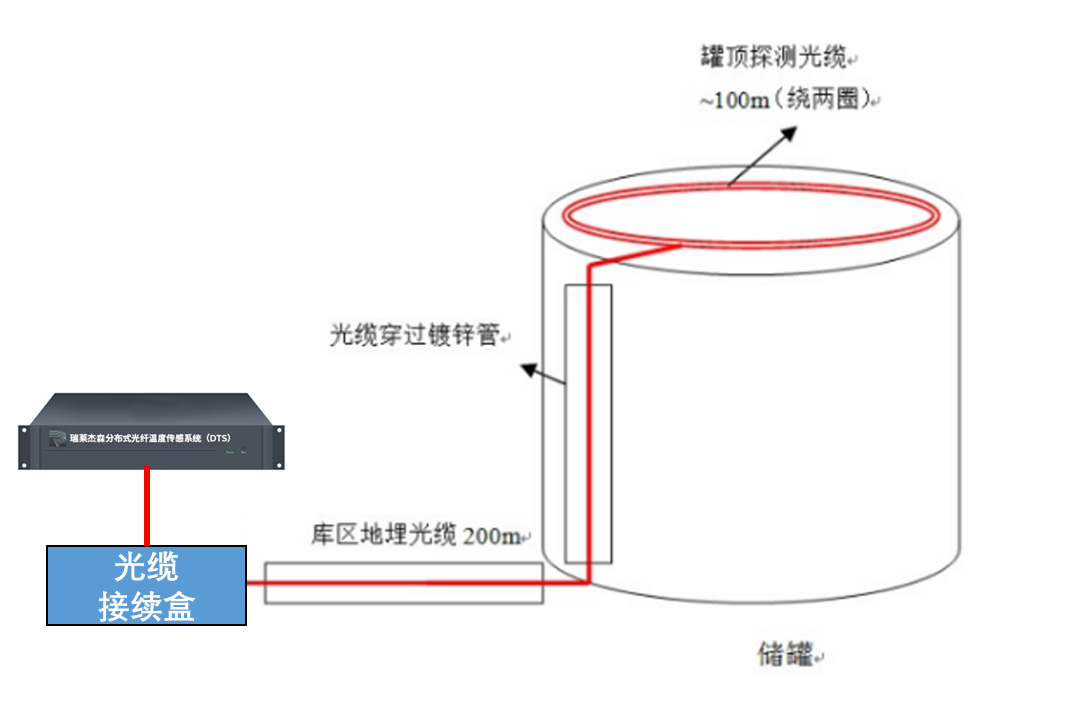

　　（3）后期运维工作量小：DTS的传感光缆借鉴室外通信光缆设计，通信光缆的寿命可长达30年；分布式光纤温度传感器测量主机的核心器件（如光源、分光器等）均采用通信级器件，设计寿命10万个小时（大于10年），并且主机内置温度标定单元以及故障自检模块，测温稳定、可靠。分布式光纤测温系统用于储罐温度监测解决方案平面图如下：

1.   2.2 光缆在罐体的敷设方式

   根据罐体的形状、位置，可以采用不同感温光纤铺设方案，固定件也有多种选择，可以实际应用环境来灵活配置，这里仅做一个示范性说明。

    从储罐外侧底部到储罐罐壁顶以及外浮顶滑梯上半部分用镀锌管或DN25的钢管保护敷设，罐顶钢管和滑梯上半部分钢管之间用1根DN25*1000的防爆挠性管保护，滑梯下半部分至外浮顶防爆接线箱处用金属软管保护。

（1）在罐外壁上，感温光缆从罐底到罐顶沿外扶梯边缘敷设，并用DN25镀锌管保护。

（2）感温光缆与传输光缆在防爆连接盒中熔接，传输光缆自防爆连接盒喷淋管线穿DN25镀锌管保护敷设至控制室。

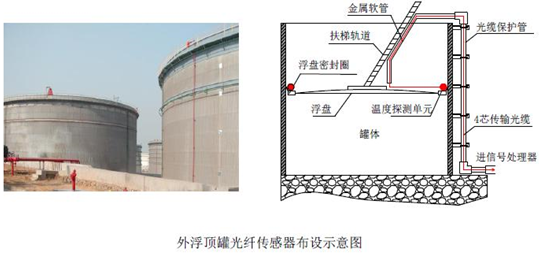

内外浮顶罐测温及火灾探测的光纤布线示意图如下：

1.3 感温光缆的安装固定方式

  多模单芯的感温光缆安装于罐浮顶边缘的二次密封金属板和罐中间罐壁上，用铝质固定卡安装在浮船二次密封垫的固定螺栓上，呈圆周形分布，固定卡间距为1米。固定卡采用双圈交错敷设。感温光缆与传输光缆在防爆连接盒中熔接，防爆连接盒悬挂放置在喷淋管线上。

  2.安装验收要求

  (1)对所有分区的温度值和所处的段都能够实时测量、显示；

  (2) 测量的精度为优于±0.1℃，分辨率为0.01℃；

  (3) 能够根据设定的门限，进行故障报警、定温报警、差温报警；

  (4) 对所有测试数据进行存档、分析，并提供每段环境温度建立独立档案库历史记录，按照用户需要设置相应的记录、报表、打印功能；

  (5) 提供局域网接口，能够集成到其火灾监控系统；

  (6) 发出正确指令控制相应设备开启、停止。

  3. 联动火灾报警设备

 系统可通过多种方式联动火灾报警设备,包括：

 （1）继电器的干接点

 （2）RJ45接口

 （3）RS485接口

 （4） 以太网
